9-26型A式传动高压离心风机

　　德协风机生产的9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦广泛用于输送物料，可适用于输送空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。输送介质温度一般不超过50℃，高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。该风机还可用作水泥窑外分解工艺(机号16以上)，钢治炼等特殊场合使用的高温风机(改用耐热，高强度材料)。

　　高压离心通风机的型式

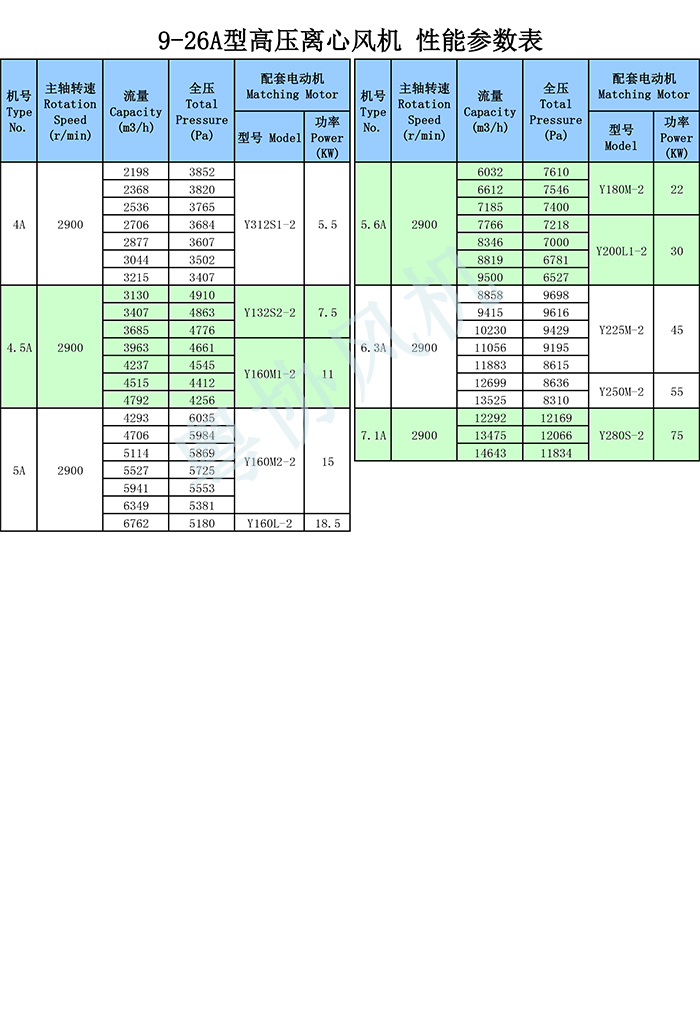

　　1、高压离心通风机均为单吸入，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13个机号。

　　2、高压离心通风机通常制成右旋和左旋两种型式。

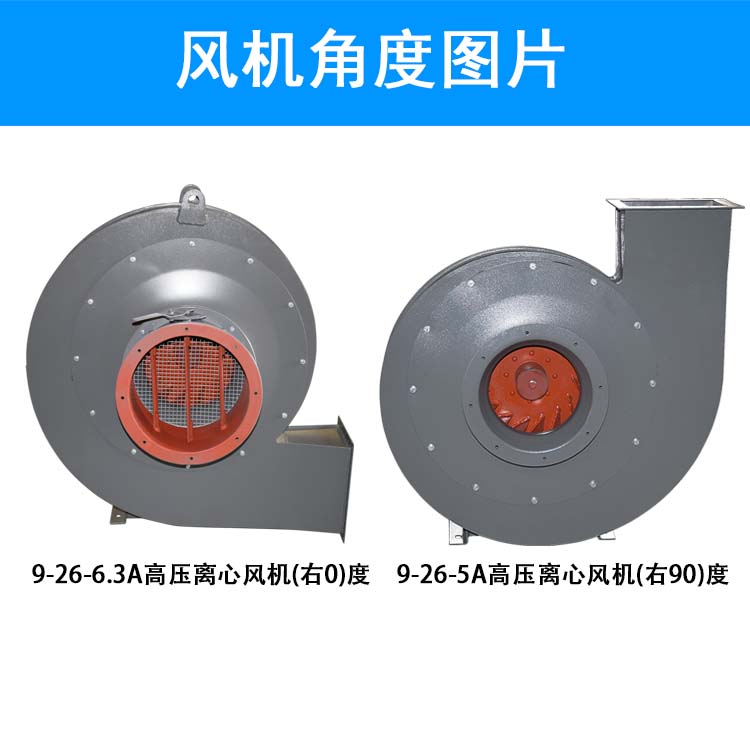

　　3、高压离心通风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。

　　高压离心通风机的结构

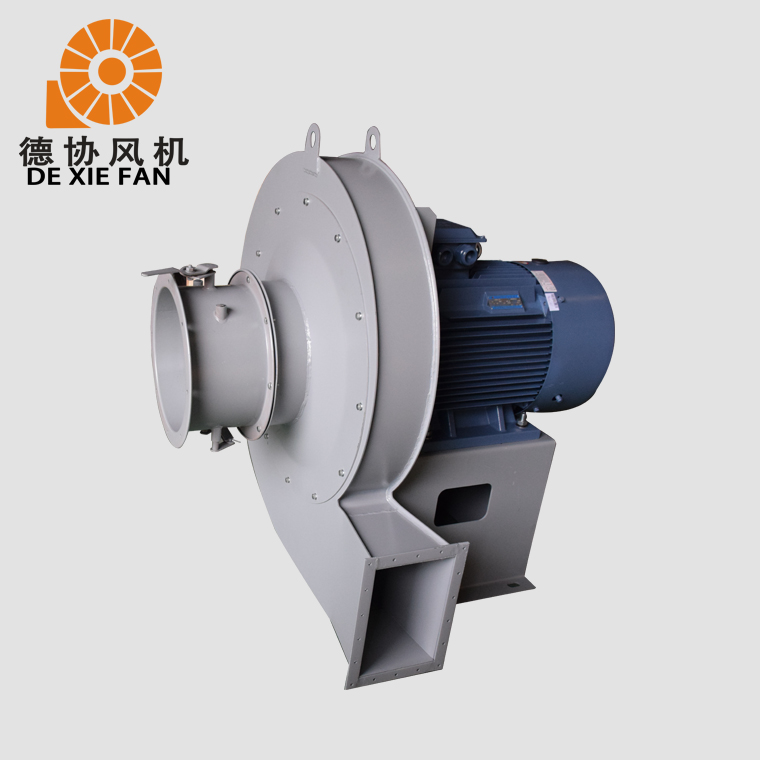

　　德协风机的高压离心通风机主要由叶轮、机壳、进风口、支架等组成。

　　(1)、叶轮：9-26型风机为16片叶片，属前弯型。叶轮扩压器外缘高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。

　　(2)、机壳：用普通钢板焊接成蜗形壳整体。

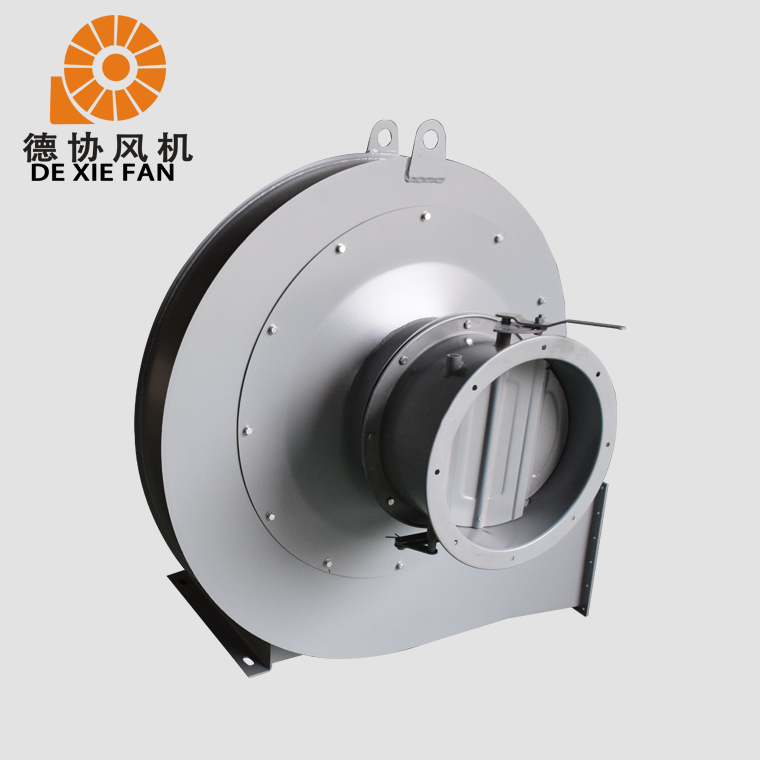

　　(3)、进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。

　　(4)、传动组：由主轴、轴承箱、联轴器等组成。主轴由钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。
